图像保边滤波算法集锦--MeanShift滤波算法与实现

学无止境 2018-06-23 阅读


本文将尝试使用MeanShift滤波来做磨皮算法;



MeanShift即均值漂移,最早由Fukunage1975年提出,论文名字为:The Estimation of the Gradient of a density function.

MeanShift一般是指一个迭代的步骤,即先算出当前点的偏移均值,然后以此为新的起始点,继续移动,直到满足一定的结束条件;MeanShift广泛应用于图像聚类、平滑、分割和跟踪方面,本文主要讲的是图像的平滑滤波,尝试应用于人像的磨皮算法中;

我们使用一张图来讲解MeanShift的算法原理(此图来自网络)

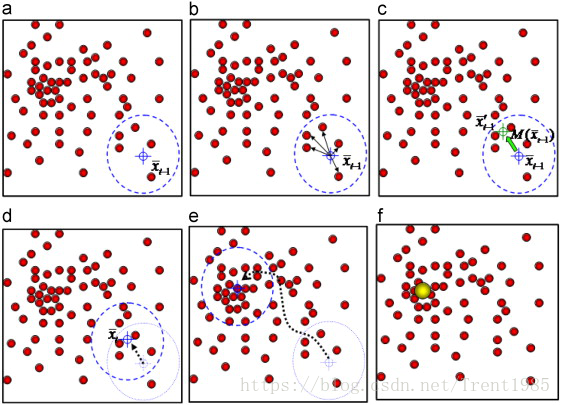

Fig.1基本MeanShift算法示意图



我们假设起始位置的滤波半径为Radius,也就是图a中的蓝色圆形区域半径,图a为起始位置,假设红色点为目标像素,每个目标像素包含位置特征和像素RGB特征;

1,计算图a起始位置处,半径Radius内目标像素的位置特征和像素RGB特征的均值M,如图c所示;

2,将起始位置的初始特征(位置特征和RGB特征)更新为特征M

3,计算M处半径Radius区域内,目标像素的均值特征M

4,按照1-3的过程进行迭代,直到满足一定的迭代次数和限制条件;

5,a中起始位置的RGB特征值即为迭代完成时MRGB特征值,如图f所示;

整个过程也叫均值漂移,实际上不是位置从图a起始值漂移到了f图中的位置,而是图a和图f处的特征值归为了一类,当然这里指的是RGB像素值;

这里我们只讲最基本的MeanShift平滑滤波算法,对于改进的MeanShift算法不做讲解;

算法流程如下:

1,假设当前像素点P(i,j),滤波半径为R,迭代次数阈值为maxIter,像素差值阈值为threshold

2,计算以P为中心,R为半径的圆形区域S内目标像素的均值特征,包含像素rgb的均值特征和位置的均值特征(质心),计算公式如下:





其中K为核函数,这里取得是|x-y|

1,P的特征值M更新为2中计算的新特征值;

2,按照2-3的步骤进行迭代,直到满足迭代次数阈值maxIter停止,P处的像素值即迭代终结时的rgb特征值;

上述即为MeanShift平滑滤波算法的流程,该算法最大缺点为速度慢,本文用它来尝试磨皮效果,采用YCbCr颜色空间,仅对Y通道处理,以此加速;

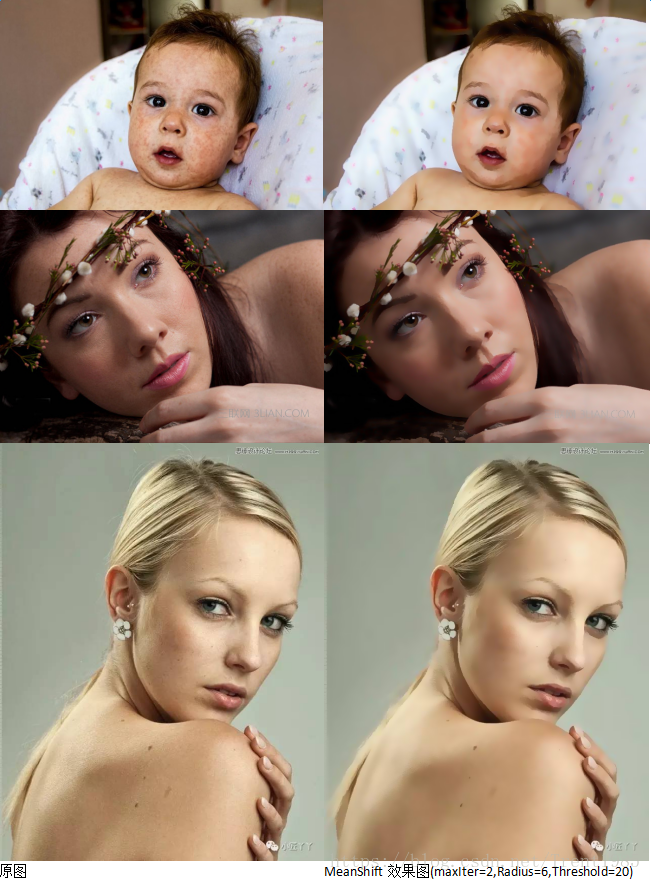

效果图如下所示:

完整C代码如下:

[cpp] view plain copy


  1. #include "string.h"
  2. #include "stdio.h"
  3. #include "stdlib.h"
  4. #include "math.h"
  5. #include"f_MeanShiftFilter.h"
  6. #include"TRGB2YCbCr.h"
  7. #define MIN2(a, b) ((a) < (b) ? (a) : (b))
  8. #define MAX2(a, b) ((a) > (b) ? (a) : (b))
  9. #define CLIP3(x, a, b) MIN2(MAX2(a,x), b)
  10.
  11.
  12. int MeanShiftOneChannel(unsigned char* srcData, int width ,int height, int radius, int threshold, int maxIter)
  13. {
  14.     int len = sizeof(unsigned long) * width * height;
  15.     int i, j;
  16.     int gray = 0, sum = 0, srcGray = 0, count = 0;
  17.     unsigned char* tempData = (unsigned char*) malloc(sizeof(unsigned char) * height * width);
  18.     memcpy(tempData, srcData, sizeof(unsigned char) * height * width);
  19.     for(j = 0; j < height; j++ )
  20.     {
  21.         for(i = 0; i < width; i++)
  22.         {
  23.             len = i + j * width;
  24.             int nIter = 0, cx = 0, cy = 0, sumx = 0, sumy = 0;
  25.             srcGray = tempData[len];
  26.             cx = i;
  27.             cy = j;
  28.
  29.             while(nIter < maxIter)
  30.             {
  31.                 sum = 0;
  32.                 sumx = 0;
  33.                 sumy = 0;
  34.                 count = 0;
  35.                 for(int y = cy - radius; y <= cy + radius; y++)
  36.                 {
  37.                     for(int x = cx - radius; x <= cx + radius; x++)
  38.                     {
  39.                         int px = CLIP3(x, 0, width - 1);
  40.                         int py = CLIP3(y, 0, height - 1);
  41.                         len = px + py * width;
  42.                         gray = tempData[len];
  43.                         if(abs(gray - srcGray) < threshold)
  44.                         {
  45.                             count++;
  46.                             sum += gray;
  47.                             sumx += x;
  48.                             sumy += y;
  49.                         }
  50.                     }
  51.                 }
  52.                 if(count == 0)
  53.                     break;
  54.                 srcGray = sum / count;
  55.                 cx = sumx / count;
  56.                 cy = sumy / count;
  57.                 nIter++;
  58.             }
  59.             srcData[i + j * width] = srcGray;
  60.         }
  61.     }
  62.     free(tempData);
  63.     return 0;
  64. };
  65.
  66. void f_MeanShiftFilter(unsigned char* srcData, int nWidth, int nHeight, int nStride, int radius, int threshold, int maxIter)
  67. {
  68.     if (srcData == NULL)
  69.     {
  70.         return;
  71.     }
  72.     if(radius == 0 || threshold == 0)
  73.         return;
  74.     unsigned char* yData = (unsigned char*)malloc(sizeof(unsigned char) * nWidth * nHeight);
  75.     unsigned char* cbData = (unsigned char*)malloc(sizeof(unsigned char) * nWidth * nHeight);
  76.     unsigned char* crData = (unsigned char*)malloc(sizeof(unsigned char) * nWidth * nHeight);
  77.     unsigned char* pSrc = srcData;
  78.     int Y, CB, CR;
  79.     unsigned char* pY = yData;
  80.     unsigned char* pCb = cbData;
  81.     unsigned char* pCr = crData;
  82.     for(int j = 0; j < nHeight; j++)
  83.     {
  84.         for(int i = 0; i < nWidth; i++)
  85.         {
  86.
  87.             RGBToYCbCr(pSrc[2],pSrc[1],pSrc[0],&Y,&CB,&CR);
  88.             *pY = Y;
  89.             *pCb = CB;
  90.             *pCr = CR;
  91.             pY++;
  92.             pCb++;
  93.             pCr++;
  94.             pSrc += 4;
  95.         }
  96.     }
  97.     MeanShiftOneChannel(yData, nWidth, nHeight, radius, threshold, maxIter);
  98.     pSrc = srcData;
  99.     pY = yData;
  100.     pCb = cbData;
  101.     pCr = crData;
  102.     int R, G, B;
  103.     for(int j = 0; j < nHeight; j++)
  104.     {
  105.         for(int i = 0; i < nWidth; i++)
  106.         {
  107.             YCbCrToRGB(*pY, *pCb, *pCr, &R, &G, &B);
  108.             pSrc[0] = B;
  109.             pSrc[1] = G;
  110.             pSrc[2] = R;
  111.             pY++;
  112.             pCb++;
  113.             pCr++;
  114.             pSrc += 4;
  115.         }
  116.     }
  117.     free(yData);
  118.     free(cbData);
  119.     free(crData);
  120. }

代码已经贴出来了,这里就不给DEMO了,大家可以直接使用代码进行测试,代码中YCbCr转换函数前文博客中有,或者大家自己实现,都可以。
